Contoh Shear Wall dalam Bangunan – Shear wall, atau dikenal sebagai dinding geser, adalah elemen struktural yang memiliki peran penting dalam memberikan kekuatan dan stabilitas pada suatu bangunan.

Dalam artikel ini, kita akan menjelaskan konsep dasar shear wall, peran pentingnya dalam mendukung struktur bangunan, dan memberikan beberapa contoh penerapannya dalam proyek konstruksi.

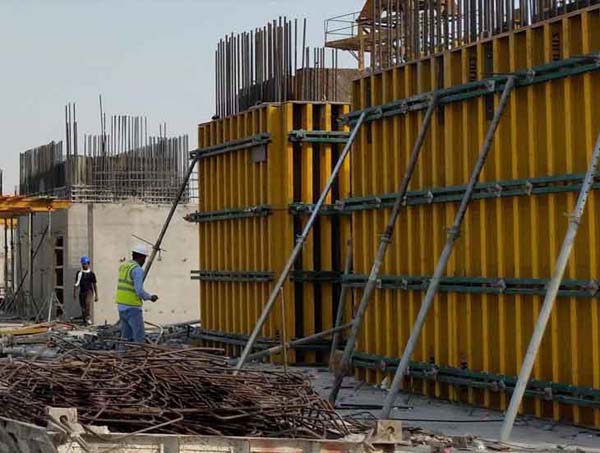

Contoh Shear Wall dalam Bangunan



1. Konsep Dasar Shear Wall

a. Definisi Shear Wall:

Shear wall adalah elemen vertikal yang dirancang untuk menahan beban lateral, seperti gaya geser atau gaya angin. Fungsinya mirip dengan kolom, namun, shear wall memiliki dimensi yang lebih besar dalam satu atau kedua arah horizontal, memberikan kekuatan tambahan dalam menanggulangi gaya geser.

b. Material Konstruksi:

Shear wall dapat terbuat dari berbagai bahan konstruksi, termasuk beton bertulang, baja bertulang, kayu bertulang, atau kombinasi material komposit. Pemilihan material tergantung pada kebutuhan struktural, kondisi lingkungan, dan spesifikasi desain.

c. Pemahaman Prinsip Geser:

Prinsip dasar shear wall adalah menahan dan mendistribusikan gaya geser lateral yang dapat timbul akibat beban horizontal seperti angin atau gempa bumi. Shear wall mampu menyerap dan mengalirkan gaya ini ke fondasi, menjaga bangunan tetap stabil.

2. Fungsi Utama Shear Wall dalam Struktur Bangunan

a. Stabilitas Keseluruhan Bangunan:

Shear wall membantu menciptakan stabilitas keseluruhan bangunan dengan menyerap dan mendistribusikan gaya geser lateral, menjaga bangunan tetap berdiri dalam kondisi eksternal yang menantang.

b. Perlindungan Terhadap Gempa Bumi:

Salah satu fungsi utama shear wall adalah memberikan perlindungan terhadap gempa bumi. Mereka bertindak sebagai elemen penopang yang penting untuk mencegah getaran dan pergeseran berlebihan selama gempa.

c. Tahan Terhadap Beban Angin:

Shear wall juga berperan dalam menahan beban lateral yang dihasilkan oleh angin, terutama pada bangunan bertingkat tinggi atau yang terletak di daerah dengan angin kencang.

d. Pemberian Keleluasaan Desain Arsitektural:

Dalam beberapa kasus, shear wall dapat memberikan keleluasaan desain arsitektural dengan menggabungkan elemen struktural ke dalam desain interior atau eksterior bangunan tanpa mengorbankan stabilitas.

3. Contoh Penerapan Shear Wall dalam Proyek Konstruksi

a. Shear Wall pada Bangunan Bertingkat Tinggi:

Pada bangunan bertingkat tinggi, shear wall sering ditempatkan di sepanjang sisi bangunan untuk memberikan kekuatan tambahan. Contohnya dapat ditemukan pada gedung perkantoran, apartemen, atau hotel.

b. Shear Wall pada Rumah Tinggal Modern:

Dalam rumah tinggal modern, shear wall dapat diintegrasikan secara estetis, mungkin sebagai dinding partisi antara ruangan atau sebagai elemen desain yang menonjol.

c. Shear Wall pada Bangunan Sekolah:

Bangunan sekolah sering kali mengadopsi shear wall untuk memberikan perlindungan tambahan terhadap gaya geser, menjadikannya lebih aman dan tahan terhadap gempa bumi.

d. Shear Wall pada Struktur Jembatan:

Pada struktur jembatan, shear wall dapat ditempatkan secara strategis untuk meningkatkan kekuatan dan stabilitas struktur, terutama dalam menghadapi beban lateral seperti angin atau perubahan beban lalu lintas.

e. Shear Wall pada Pusat Perbelanjaan atau Pusat Hiburan:

Pusat perbelanjaan atau pusat hiburan yang besar sering menggunakan shear wall sebagai elemen struktural untuk menjaga kestabilan bangunan dan keamanan pengunjung.

4. Desain Varian Shear Wall

a. Shear Wall Bersayap (Flanged Wall):

Shear wall bersayap memiliki tambahan elemen pada satu atau kedua sisi, menyerupai sayap, untuk meningkatkan kapasitas menahan beban geser.

b. Shear Wall Torsional:

Shear wall torsional dirancang untuk menahan gaya geser lateral dan torsi, umumnya digunakan pada bangunan bertingkat tinggi dengan bentuk atau tata letak yang kompleks.

c. Shear Wall Bukaan (Opening in Shear Wall):

Desain shear wall dengan bukaan memungkinkan integrasi jendela atau pintu, memberikan fleksibilitas desain arsitektural tanpa mengurangi kekuatan shear wall.

5. Pertimbangan Desain dan Konstruksi Shear Wall

a. Posisi dan Kuantitas:

Penempatan shear wall harus diperhatikan secara cermat sesuai dengan perhitungan struktural. Kuantitas shear wall juga harus memadai untuk memastikan kekuatan yang cukup.

b. Pemilihan Material dan Dimensi:

Pemilihan material konstruksi shear wall dan dimensinya harus memenuhi standar dan regulasi yang berlaku. Ini mencakup kekuatan material, dimensi, dan detail konstruksi.

c. Integrasi dengan Sistem Struktural Lain:

Shear wall perlu diintegrasikan dengan baik dengan elemen struktural lainnya, seperti kolom, balok, dan fondasi. Kolaborasi antara arsitek dan insinyur struktural menjadi kunci.

d. Pertimbangan Estetika dan Fungsional:

Dalam beberapa kasus, shear wall juga harus mempertimbangkan aspek estetika dan fungsional untuk mendukung desain arsitektural dan kebutuhan pengguna bangunan.

6. Tren Inovatif dalam Desain Shear Wall

a. Penggunaan Bahan Cerdas:

Pengembangan bahan cerdas yang dapat merespons perubahan kondisi struktural atau lingkungan menjadi tren inovatif, memberikan shear wall kemampuan adaptasi yang lebih baik.

b. Integrasi Teknologi Sensor:

Integrasi sensor pada shear wall dapat memberikan pemantauan real-time terhadap kondisi struktural, memungkinkan deteksi dini masalah potensial.

c. Desain Parametrik:

Desain parametrik menggunakan algoritma untuk menghasilkan bentuk shear wall yang efisien dan optimal berdasarkan parameter-parameter tertentu.

7. Pentingnya Perawatan dan Pemeliharaan Shear Wall

Shear wall, seperti elemen struktural lainnya, membutuhkan perawatan dan pemeliharaan yang teratur untuk memastikan kinerjanya tetap optimal sepanjang waktu. Berikut beberapa poin penting yang perlu diperhatikan:

a. Pemeriksaan Rutin:

Melakukan pemeriksaan rutin terhadap kondisi shear wall, termasuk pengecekan visual dan pengukuran deformasi jika diperlukan, dapat membantu mendeteksi dini potensi masalah.

b. Pemantauan Sistem Sensor:

Jika shear wall dilengkapi dengan sistem sensor, pemantauan secara berkala terhadap data yang dihasilkan oleh sensor dapat memberikan informasi tentang perubahan kondisi struktural yang mungkin memerlukan tindakan.

c. Perbaikan dan Renovasi:

Jika ada kerusakan atau keausan pada shear wall, perbaikan dan renovasi segera harus dilakukan untuk mencegah masalah yang lebih serius dan menjaga kinerja struktural.

d. Pelatihan Tenaga Kerja:

Memastikan bahwa tenaga kerja yang terlibat dalam perawatan shear wall memiliki pelatihan yang memadai dapat meningkatkan efektivitas dalam mendeteksi dan menanggulangi masalah.

8. Studi Kasus: Keberhasilan Shear Wall dalam Menghadapi Gempa Bumi

Salah satu contoh nyata keberhasilan shear wall dalam menghadapi gempa bumi adalah gedung Taipei 101 di Taiwan. Gedung ini, salah satu gedung tertinggi di dunia, dilengkapi dengan shear wall di sepanjang struktur vertikalnya.

Saat terjadi gempa bumi, shear wall berhasil menahan dan mendistribusikan gaya geser, menjaga gedung tetap stabil dan aman.

9. Peran Profesional dalam Perencanaan Shear Wall

Perencanaan shear wall adalah tugas yang kompleks dan membutuhkan pengetahuan yang mendalam tentang teknik struktural. Oleh karena itu, melibatkan profesional seperti insinyur struktural dalam proses perencanaan sangatlah penting.

Mereka dapat memberikan wawasan dan pengalaman yang diperlukan untuk menghasilkan desain shear wall yang optimal.

Shear wall adalah elemen struktural penting dalam desain bangunan modern yang memainkan peran kunci dalam memberikan kekuatan, stabilitas, dan perlindungan terhadap beban lateral seperti gempa bumi atau angin kencang.

Dengan pemahaman konsep dasar, fungsi, dan contoh penerapannya, kita dapat menghargai pentingnya shear wall dalam mendukung keberlanjutan struktur bangunan.

Dalam perancangan shear wall, kolaborasi antara arsitek dan insinyur struktural menjadi kunci untuk mencapai keseimbangan antara estetika dan keandalan struktural. Dengan terus berkembangnya teknologi dan inovasi, shear wall dapat menjadi lebih efisien, cerdas, dan sesuai dengan kebutuhan bangunan masa depan.
