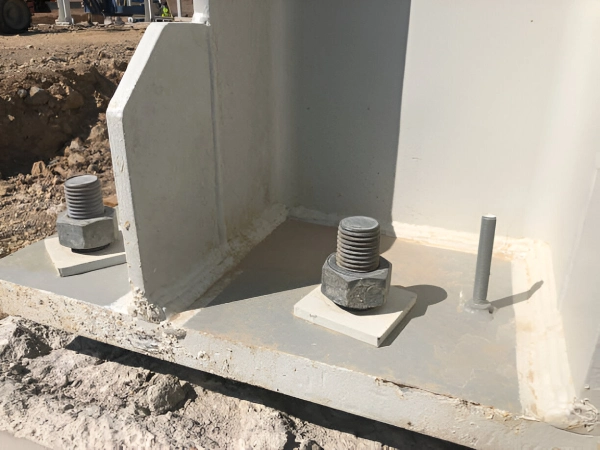

Ukuran Base Plate WF – Pernahkah Anda membayangkan bagaimana sebuah bangunan kokoh berdiri tegak, menahan beban berat dari atas hingga bawah? Salah satu pahlawan tanpa tanda jasa di balik kekuatan itu adalah base plate WF. Ya, komponen kecil ini punya peran raksasa dalam dunia konstruksi baja.

Base plate adalah penghubung krusial yang menyalurkan beban dari kolom baja profil WF ke pondasi di bawahnya, memastikan stabilitas dan keamanan seluruh struktur.

Namun, menentukan ukuran base plate WF yang tepat bukanlah sekadar menebak-nebak. Ini adalah keputusan teknis yang memerlukan pemahaman mendalam tentang berbagai faktor dan perhitungan.

Artikel ini akan menjadi panduan komprehensif Anda, memberikan inspirasi dan wawasan praktis tentang bagaimana menentukan ukuran base plate WF yang optimal.

Baik Anda seorang arsitek, insinyur sipil, kontraktor, atau bahkan mahasiswa teknik, mari kita selami dunia base plate WF untuk desain struktur yang lebih kuat dan aman.

Mengapa Ukuran Base Plate WF Sangat Krusial?

Mungkin Anda bertanya, “Seberapa penting sih ukuran base plate ini?” Jawabannya: sangat penting! Base plate memiliki beberapa fungsi utama yang vital bagi integritas struktural:

• Menyebarkan Beban: Fungsi utamanya adalah mendistribusikan beban terpusat dari kolom WF secara merata ke area pondasi yang lebih luas. Tanpa distribusi yang tepat, tekanan pada pondasi bisa sangat tinggi, menyebabkan kegagalan lokal.
• Mencegah Kerusakan: Ukuran yang tepat mencegah terjadinya kegagalan pada pondasi, seperti retak, penurunan tidak seragam, atau bahkan pecahnya beton akibat tekanan berlebih. Selain itu, ini juga melindungi bagian bawah kolom WF dari tekuk atau deformasi akibat konsentrasi tekanan.
• Menjamin Stabilitas: Dengan menyalurkan beban dengan aman, base plate berkontribusi langsung pada stabilitas dan keamanan keseluruhan struktur. Ibarat fondasi kaki, ia harus kokoh agar seluruh tubuh bisa berdiri tegak.

Bayangkan jika ukurannya tidak tepat: pondasi bisa rusak, kolom bisa melengkung, dan skenario terburuknya, seluruh struktur bisa runtuh. Jadi, jelas bahwa penentuan ukuran base plate bukanlah hal yang bisa dianggap remeh.

Faktor-faktor Penentu Ukuran Base Plate WF

Penentuan ukuran base plate WF yang optimal melibatkan pertimbangan beberapa faktor kunci. Ini seperti menyusun puzzle, di mana setiap kepingan harus pas:

A. Beban yang Bekerja

Ini adalah faktor utama. Desainer harus tahu persis beban aksial (gaya vertikal), momen lentur (gaya putar), dan gaya geser yang bekerja pada dasar kolom. Setiap jenis beban ini akan memengaruhi dimensi panjang, lebar, dan ketebalan base plate yang dibutuhkan.

Semakin besar bebannya, semakin besar pula ukuran base plate yang diperlukan untuk mendistribusikannya secara aman.

B. Jenis Baja Profil WF

Dimensi fisik dari profil baja WF itu sendiri (tinggi, lebar sayap, tebal sayap dan badan) akan membatasi dan memengaruhi ukuran base plate. Base plate harus mampu menampung seluruh dimensi profil WF dengan sedikit kelebihan di setiap sisi untuk memfasilitasi pengelasan dan penempatan angkur.

C. Kekuatan Beton Pondasi (fc′​)

Kekuatan tekan beton pondasi (fc′​) adalah kapasitas dukung maksimum beton tersebut. Semakin tinggi kekuatan beton, semakin kecil area yang dibutuhkan untuk menyalurkan beban.

Sebaliknya, jika beton pondasi relatif lemah, base plate harus dibuat lebih besar untuk menyebarkan beban ke area yang lebih luas agar tekanan yang diterima beton tidak melebihi kapasitasnya.

D. Desain Angkur (Anchor Bolt)

Jumlah, diameter, dan panjang anchor bolt (baut angkur) juga memengaruhi dimensi base plate. Angkur berfungsi menahan gaya tarik (jika ada momen lentur yang menyebabkan tarikan) dan gaya geser yang mungkin timbul. Penempatan angkur memerlukan ruang yang cukup di atas base plate, yang secara tidak langsung menentukan luas minimum base plate.

E. Kondisi Tanah/Pondasi

Meskipun tidak secara langsung menentukan ukuran base plate, kapasitas dukung tanah (bearing capacity) akan memengaruhi desain pondasi. Pondasi yang lebih besar atau lebih dalam mungkin diperlukan pada tanah dengan kapasitas dukung rendah, dan ini kemudian akan berinteraksi dengan ukuran base plate yang sesuai untuk pondasi tersebut.

Rumus Dasar untuk Menghitung Ukuran Base Plate WF

Mari kita intip sedikit ke balik layar perhitungan. Meskipun perhitungan detail memerlukan perangkat lunak dan keahlian insinyur struktur, ada rumus dasar yang memberikan gambaran awal:

A. Perhitungan Luas Area Minimum Base Plate

Untuk beban aksial murni, luas area minimum (Amin​) dari base plate dapat diperkirakan menggunakan rumus sederhana ini:

Amin​=P/(0.85×fc′​)

Dimana:

• $P$ = Beban aksial yang bekerja pada kolom (dalam satuan gaya, misal Newton atau kgf)
• fc′​ = Kuat tekan karakteristik beton pondasi (dalam satuan tekanan, misal MPa atau kgf/cm$^2$)
• $0.85$ = Faktor reduksi kekuatan beton (sesuai standar desain)

Rumus ini memberi Anda luas area yang dibutuhkan untuk mendistribusikan beban secara aman ke beton. Dari luas ini, Anda bisa menentukan panjang dan lebar base plate.

B. Penentuan Tebal Base Plate ($t$)

Penentuan tebal base plate lebih kompleks karena melibatkan analisis distribusi tekanan dan momen lentur yang terjadi di atas base plate. Tidak ada rumus tunggal yang sederhana, karena tergantung pada konfigurasi beban (aksial, momen, geser), dimensi profil WF, dan lokasi angkur.

Namun, secara konseptual, tebal base plate dihitung agar base plate tidak mengalami tekuk lokal atau leleh akibat momen lentur yang timbul dari tekanan beton di bawahnya.

Perhitungan ini sering melibatkan konsep seperti “cantilever arm” dan memerlukan referensi standar desain seperti AISC 360 atau SNI yang berlaku di Indonesia.

Penting untuk memastikan base plate memiliki ketebalan yang cukup untuk menahan momen lentur dan mencegah tekuk lokal.

Inspirasi & Contoh Praktis Ukuran Base Plate WF

Untuk memberikan gambaran yang lebih konkret, mari kita lihat beberapa contoh inspirasi ukuran base plate WF. Ingat, ini hanyalah contoh ilustratif dan bukan pengganti perhitungan detail oleh insinyur profesional!
